LNB Black Ultra

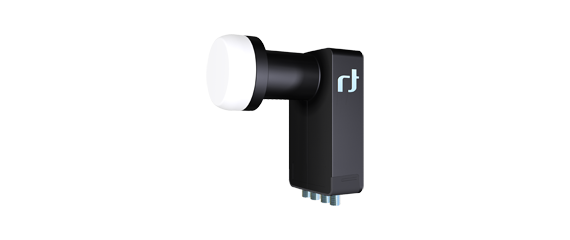

Inverto. Конвертер IDLB-QUTL40-ULTRA для мультисвича

Black Ultra

Quattro HGLN 40mm LNB

IDLB-QUTL40-ULTRA-OPP

Это  высокоэффективный продукт с очень низким уровнем собственного шума, произведен для удовлетворения максимальных потребностей в приеме сигнала , особенно в зоне неуверенного приема( край зоны покрытия спутника). Благодаря новой архитектуре построения схемы  компоновки  элементов наивысшего уровня качества , конвертер обеспечивает максимально возможную производительность. Сочетание высококачественных материалов, превосходной изоляции между поляризациями и улучшенного дизайна фильтра позволило улучшить приём и обеспечивает общий отрыв в качестве приёма сигнала по сравнению со стандартными конверторами. С помощью конвертера Inverto IDLB-QUTL40-ULTRA-OPP можно принимать сигнал с одного спутника и передавать на коммутационные устройства типа "мультисвич" . Благодаря своей высокой производительности и низкому коэффициенту шума конвертер подходит для приема сигнала высокой четкости (HD). Изготовлен по  самым высоким отраслевым стандартам качества существующих сегодня  и предназначен для удовлетворения строгих  требований, это конвертер является идеальным решением для приема спутникового вещания по всей Европе.

  • Высокая производительность
  • DVB-S2 (HDTV) совместимый
  • Очень низкий уровень шума
  • Великолепная кроссполяризационная изоляция
  • Высокое конверсионное усиление
  • Высокая надежность



Low Band Input Frequency Range

10.7~11.7 GHz

Low Band Output Frequency Range

950~1950 MH

LO Frequency

9.75 GHz

High Band Input Frequency Range

11.7~12.75 GHz
High Band Output Frequency Range 1100~2150 MHz
LO Frequency 10.6 GHz
Noise Figure 0.2dB typ. (0.7dB max.)
LO Initial Accuracy +/- 1.0 MHz max.
LO Temperature Drift +/- 3.0 MHz max.
LO Phase Noise @ 10K Hz -90 dBc/Hz max.
Conversion Gain 60 dB min.
Gain Ripple +/- 0.75 dB/27MHz
Gain Variation +/- 4 dB
Image Rejection 40 dB min.
1 dB Compression Point (O/P) 0.0 dBm min.
Cross talk
Output VSWR 2.0 : 1
Radiated Interference -60 dBm max.
DC Power 200 mA max. @ 11 – 20V
Working Temperature -30~+60 °C
Output Impedance (connect to STB) 75 Ω
Output connector F-type (female)
Weight 344 g

Inverto. Конвертер IDLB-QUDL40-ULTRA-4выхода

Black Ultra

Quad HGLN 40mm LNB

IDLB-QUDL40-ULTRA-OPP

Это  высокоэффективный продукт с очень низким уровнем собственного шума, произведен для удовлетворения максимальных потребностей в приеме сигнала , особенно в зоне неуверенного приема( край зоны покрытия спутника). Благодаря новой архитектуре построения схемы  компоновки  элементов наивысшего уровня качества , конвертер обеспечивает максимально возможную производительность. Сочетание высококачественных материалов, превосходной изоляции между поляризациями и улучшенного дизайна фильтра позволило улучшить приём и обеспечивает общий отрыв в качестве приёма сигнала по сравнению со стандартными конвертерами. С помощью конвертера Inverto IDLB-QUDL40-ULTRA-OPP можно принимать сигнал с одного спутника и передавать на четыре спутниковых ресивера. Благодаря своей высокой производительности и низкому коэффициенту шума конвертер подходит для приема сигнала высокой четкости (HD). Изготовлен по  самым высоким отраслевым стандартам качества существующих сегодня  и предназначен для удовлетворения строгих  требований, это конвертер является идеальным решением для приема спутникового вещания по всей Европе.

  • Высокая производительность
  • DVB-S2 (HDTV) совместимый
  • Очень низкий уровень шума
  • Великолепная кроссполяризационная изоляция
  • Высокое конверсионное усиление
  • Высокая надежность



Low Band Input Frequency Range

10.7~11.7 GHz

Low Band Output Frequency Range

950~1950 MH

LO Frequency

9.75 GHz

High Band Input Frequency Range

11.7~12.75 GHz
High Band Output Frequency Range 1100~2150 MHz
LO Frequency 10.6 GHz
Noise Figure 0.2dB typ. (0.7dB max.)
LO Initial Accuracy +/- 1.0 MHz max.
LO Temperature Drift +/- 3.0 MHz max.
LO Phase Noise @ 10K Hz -90 dBc/Hz max.
Conversion Gain 60 dB min.
Gain Ripple +/- 0.75 dB/27MHz
Gain Variation +/- 4 dB
Image Rejection 40 dB min.
1 dB Compression Point (O/P) 0.0 dBm min.
Cross talk 23 dB min.
Control Signals Ca [ V ] 11.0~14.0 V
Control Signals Cb [ H ] 16.0~20.0 V
Control Signals Cc [Band switching] 22 KHz +/- 4 KHz 0.4 V – 0.8 V pp
Output VSWR 2.0 : 1
Radiated Interference -60 dBm max.
DC Power 200 mA max. @ 11 – 20V
Working Temperature -30~+60 °C
Output Impedance (connect to STB) 75 Ω
Output connector F-type (female)
Weight 344 g

Inverto. Конвертер IDLB-TWNL40-ULTRA-2 выхода

Black Ultra

Twin HGLN 40mm LNB

IDLB-TWNL40-ULTRA-OPP

Это  высокоэффективный продукт с очень низким уровнем собственного шума, произведен для удовлетворения максимальных потребностей в приеме сигнала , особенно в зоне неуверенного приема( край зоны покрытия спутника). Благодаря новой архитектуре построения схемы  компоновки  элементов наивысшего уровня качества , конвертер обеспечивает максимально возможную производительность. Сочетание высококачественных материалов, превосходной изоляции между поляризациями и улучшенного дизайна фильтра позволило улучшить приём и обеспечивает общий отрыв в качестве приёма сигнала по сравнению со стандартными конвертерами. С помощью конвертера Inverto IDLB-TWINL40-ULTRA-OPP можно принимать сигнал с одного спутника и передавать на два спутниковых ресивера. Благодаря своей высокой производительности и низкому коэффициенту шума конвертер подходит для приема сигнала высокой четкости (HD). Изготовлен по  самым высоким отраслевым стандартам качества существующих сегодня  и предназначен для удовлетворения строгих  требований, это конвертер является идеальным решением для приема спутникового вещания по всей Европе.

Основные характеристики:

  • Высокая производительность
  • DVB-S2 (HDTV) совместимый
  • Очень низкий уровень шума
  • Великолепная кроссполяризационная изоляция
  • Высокое конверсионное усиление
  • Высокая надежность



Low Band Input Frequency Range

10.7~11.7 GHz

Low Band Output Frequency Range

950~1950 MH

LO Frequency

9.75 GHz

High Band Input Frequency Range

11.7~12.75 GHz
High Band Output Frequency Range 1100~2150 MHz
LO Frequency 10.6 GHz
Noise Figure 0.2dB typ. (0.7dB max.)
LO Initial Accuracy +/- 1.0 MHz max.
LO Temperature Drift +/- 3.0 MHz max.
LO Phase Noise @ 10K Hz -90 dBc/Hz max.
Conversion Gain 60 dB min.
Gain Ripple +/- 0.75 dB/27MHz
Gain Variation +/- 4 dB
Image Rejection 40 dB min.
1 dB Compression Point (O/P) 0.0 dBm min.
Cross talk 23 dB min.
Control Signals Ca [ V ] 11.0~14.0 V
Control Signals Cb [ H ] 16.0~20.0 V
Control Signals Cc [Band switching] 22 KHz +/- 4 KHz 0.4 V – 0.8 V pp
Output VSWR 2.0 : 1
Radiated Interference -60 dBm max.
DC Power 180 mA max. @ 11 – 20V
Working Temperature -30~+60 °C
Output Impedance (connect to STB) 75 Ω
Output connector F-type (female)
Weight 181 g

Inverto. Конвертер IDLB-SINL40-ULTRA-OPP

Black Ultra

Single HGLN 40mm LNB

IDLB-SINL40-ULTRA-OPP

Это  высокоэффективный продукт с очень низким уровнем собственного шума, произведен для удовлетворения максимальных потребностей в приеме сигнала , особенно в зоне неуверенного приема( край зоны покрытия спутника). Благодаря новой архитектуре построения схемы  компоновки  элементов наивысшего уровня качества , конвертер обеспечивает максимально возможную производительность. Сочетание высококачественных материалов, превосходной изоляции между поляризациями и улучшенного дизайна фильтра позволило улучшить приём и обеспечивает общий отрыв в качестве приёма сигнала по сравнению со стандартными конверторами. С помощью конвертера Inverto IDLB-SINL40-ULTRA-OPP можно принимать сигнал с одного спутника и передавать на один спутниковый ресивер. Благодаря своей высокой производительности и низкому коэффициенту шума конвертер подходит для приема сигнала высокой четкости (HD). Изготовлен по  самым высоким отраслевым стандартам качества существующих сегодня  и предназначен для удовлетворения строгих  требований, это конвертер является идеальным решением для приема спутникового вещания по всей Европе.

  • Высокая производительность
  • DVB-S2 (HDTV) совместимый
  • Очень низкий уровень шума
  • Великолепная кроссполяризационная изоляция
  • Высокое конверсионное усиление
  • Высокая надежность

Low Band Input Frequency Range

10.7~11.7 GHz

Low Band Output Frequency Range

950~1950 MH

LO Frequency

9.75 GHz

High Band Input Frequency Range

11.7~12.75 GHz
High Band Output Frequency Range 1100~2150 MHz
LO Frequency 10.6 GHz
Noise Figure 0.2dB typ. (0.7dB max.)
LO Initial Accuracy +/- 1.0 MHz max.
LO Temperature Drift +/- 3.0 MHz max.
LO Phase Noise @ 10K Hz -90 dBc/Hz max.
Conversion Gain 60 dB min.
Gain Ripple +/- 0.75 dB/27MHz
Gain Variation +/- 4 dB
Image Rejection 40 dB min.
1 dB Compression Point (O/P) 0.0 dBm min.
Cross talk 23 dB min.
Control Signals Ca [ V ] 11.0~14.0 V
Control Signals Cb [ H ] 16.0~20.0 V
Control Signals Cc [Band switching] 22 KHz +/- 4 KHz 0.4 V – 0.8 V pp
Output VSWR 2.0 : 1
Radiated Interference -60 dBm max.
DC Power 120 mA max. @ 11 – 20V
Working Temperature -30~+60 °C
Output Impedance (connect to STB) 75 Ω
Output connector F-type (female)
Weight 151 g

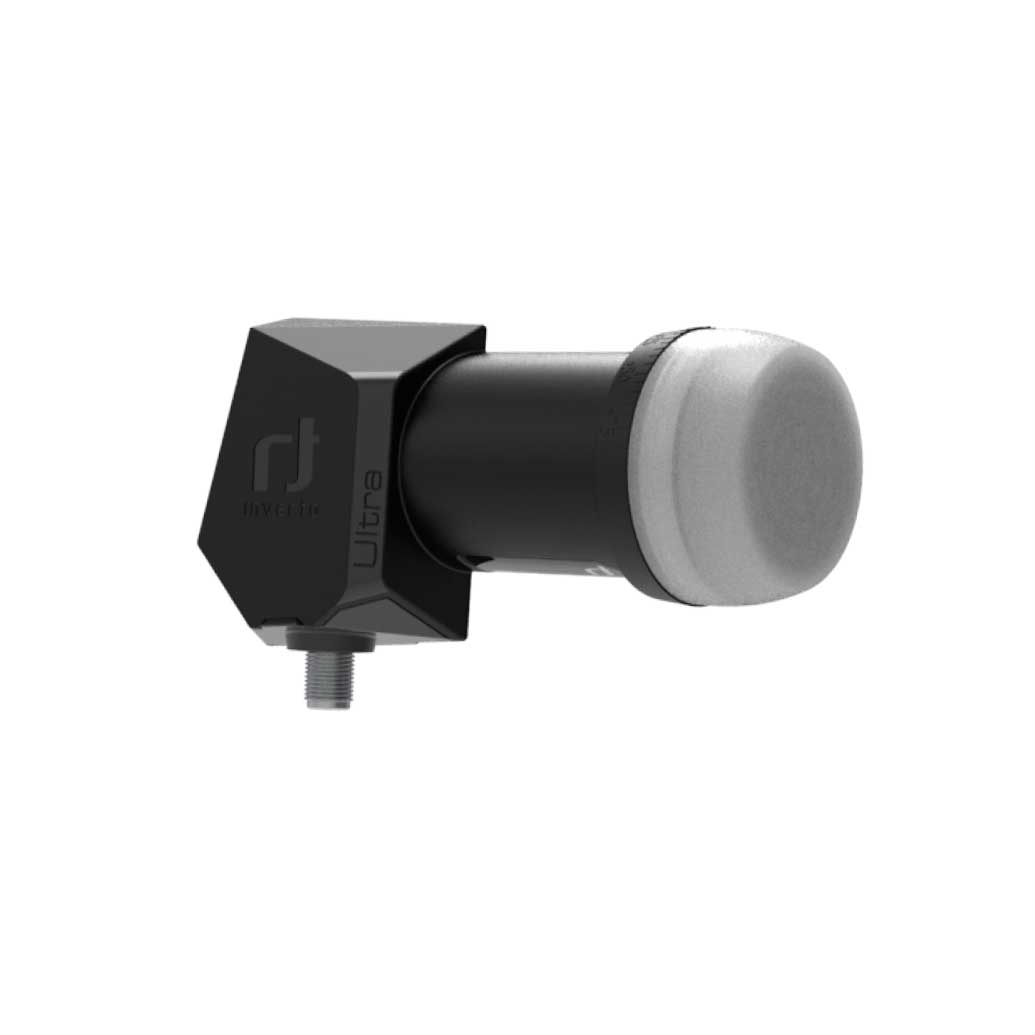

Single Ultra PLL LNB IDLT-SNL412-Ultra-OPN

Сингл Ультра HGLN 40mm PLL LNB

IDLT-SNL412-Ultra-OPN

Инверто Ультра сингл

Новые, высокопроизводительные конвертеры серии  Ultra LNB от Inverto были специально разработаны в 2021 году  для обеспечения наилучшего  приема спутникового сигнала при использовании даже антенн маленького диаметра или установки этого конвертера не в фокус антенны, а как дополнительный конвертер , или установки его в систему с длинным коаксиальным кабелем.

Благодаря инновационно новой форме волновода и облучателя, превосходными электронными компонентами, этот LNB Ultra обеспечивает более высокое  усиление сигнала с низкими показателями вносимого шума и великолепными показателями фазового шума.

Комбинация инновационного облучателя с волноводом и высококачественные электронный компоненты , превосходная изоляция кросс-поляризации, усовершенствованная конструкция фильтра позволяют улучшить обработку мешающих ложных сигналов .

Новый конвертер Инверто Ультра это новый скачок вперед в производительности приема по сравнению со стандартными LNB, Инверто Ультра готов к приему вещания в 4К или 8К. Разработан в соответствии со строгими требованиями и изготовлен с высочайшим отраслевыми  стандартами, это уникальный ряд конвертеров Инверто является идеальным решением для установки со сложными условиями приема.

Основные особенности конвертеров серии ULTRA  моделей 2021 года:

▪ Новый дизайн облучателя и волновода

▪ PLL технология исполнения

▪ Превосходные характеристики фазового шума, совместимость с DVB-S2X с поддержкой телевидения Ultra HD (4K и 8K)

▪ Великолепная кросполяризационная изоляция

▪ Очень низкие уровни паразитных сигналов.

▪ Превосходный показатели коэффициента шума с высоким коэффициентом преобразования.

▪ Высокая невосприимчивость к 4G.

▪ Абсолютная надежность

Технические характеристики конвертера Инверто Сингл Ультра модели 2021 года ( Single Ultra PLL LNB IDLT-SNL412-Ultra-OPN)

Low band input frequency range 10.7 GHz ~ 11.7 GHz
Low band output frequency range 950 MHz ~ 1950 MHz
Low band LO frequency 9.75 GHz
High band input frequency range 11.7 GHz ~ 12.75 GHz
High band output frequency range 1100 ~ 2150 MHz
High band LO frequency 10.6 GHz
Noise figure 0.6 dB typ. (1 dB Max.)
LO temperature drift @ 60° C ± 2.0 MHz max.
LO Initial accuracy (@ 25° C) ± 1.0 MHz max.
LO phase noise @ 1 kHz -70 dBc/Hz
LO phase noise @ 10 kHz -80 dBc/Hz
LO phase noise @ 100 kHz -90 dBc/Hz
LO phase noise @ 1 MHz -100 dBc/Hz
Conversion gain 60 ~ 70 dB
Gain ripple (over 26 MHz bandwidth) 1 dB max. (peak-to-peak)
Gain variation (over full band) 4 dB max. (peak-to-peak)
Image rejection 50 dB min.
3th order intermodulation - ICP3 +10 dBm min
1 dB compression point (@ output) 0 dBm min.
Cross polarization isolation 22 dB min.
Control signal Ca (V) 10.0 V ~ 14.0 V
Control signal Cb (H) 16.0 V ~ 20.0 V
Control signal Cc (band switching) 22 kHz ± 4 kHz, 0.4V – 0.8V pp
Output VSWR 2.0 : 1 max.
In band spurious level -65 dBm max.
Current consumption 100 mA max. (10 VDC ~ 20 VDC)
Operating temperature -30 °C ~ +60 °C
Output impedance 75 Ω (F-type)
Output connector x1, F-type (female)
Weight 111.2 g
