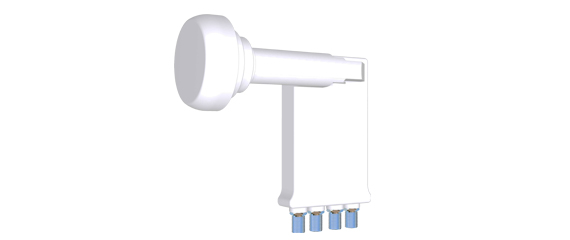

Quad 23mm ASTRA LNB with 14GHz filter for 80cm dish
IDLB-QUDL20-A2CON-8PP
Сервис ASTRA2Connect обеспечивает возможность широкополосного доступа в интернет для домов в сельской местности в случае не досягаемости существующих наземных широкополосных услуг. Специализированный конвертер IDLB-QUDL20-A2CON-8PP делает возможным одновременный прием спутникового телевидения и широкополосный доступ в интернет для абонентов ASTRA2Connect с одной спутниковой антены. Стандартное ASTRA2Connect оборудование состоит из одновыходного конвертера для приема сигнала с орбитальной позиции 23,5° в.д. и для интернета, и для телевидения, и для радио. Использование конвертеров IDLB-QUDL20-A2CON-8PP и системы мультифид дает потребителям дополнительный доступ к более чем 1150 теле и радиоканалов на 19,2° в.д. или более 460 каналов на 28,2° в.д. Новый конвертер подходит для прямого подключения до четырех цифровых или аналоговых спутниковых ресиверов. Он использует специальный фильтр для подавления помех, вызванных одновременным использованием интернета и телевизионных сигналов через спутник.
Основные характеристики:
• 14GHz фильтр для подавления помех
• Низкий фазовый шум, DVB-S2 (HDTV) совместимые
• Низкие собственные шумы - 0,3 дБ макс.
• Низкое энергопотребление
• Высокие кросс-поляризационные характеристики
• Очень высокая стабильность частоты
|
Low Band Input Frequency Range |
10.7~11.7 GHz |
|
Low Band Output Frequency Range |
950~1950 MHz |
|
LO Frequency |
9.75 GHz |
|
High Band Input Frequency Range |
11.7~12.75 GHz |
| High Band Output Frequency Range | 1100~2150 MHz |
| LO Frequency | 10.6 GHz |
| Noise Figure | 0.7 dB typ. (1.0dB max.) |
| LO Initial Accuracy | +/- 1.0 MHz max. |
| LO Temperature Drift | +/- 3.0 MHz max. |
| LO Phase Noise @ 10K Hz | -80 dBc/Hz max. |
| Conversion Gain | 56 dB min. |
| Gain Ripple | +/- 0.75dB / 36MHz |
| Gain Variation | +/- 5dB P-P (Max.) |
| Image Rejection | 40 dB min. |
|
Sat IF band Spurious |
-60 dBm (Max.) |
| Output 1 dB Compression Point (O/P) | 0.0 dBm min. |
| Cross talk | 26 dB min. |
|
Cross polarization isolation |
22 dB [min] |
| Control Signals Ca [ V ] | 11.5~14.0 V |
|
LNB gain change in the TX signal input power of -15dbm |
< 0.2 dB |
|
LNB Noise figure change in the TX signal input power of -15dbm |
< 0.1 dB |
| Control Signals Cb [ H ] | 16.0~19.0 V |
| Control Signals Cc [Band switching] |
22 +/- 4 KHz |
| Output VSWR | 2.0 : 1 |
| Radiated Interference | -50 dBm max. |
| DC Power | 200 mA max. @ 11 – 20V DC |
| Working Temperature | -30~+60 °C |
| Output Impedance (connect to STB) | 75 Ω (F-type female) |
| Weight | 255 g |
