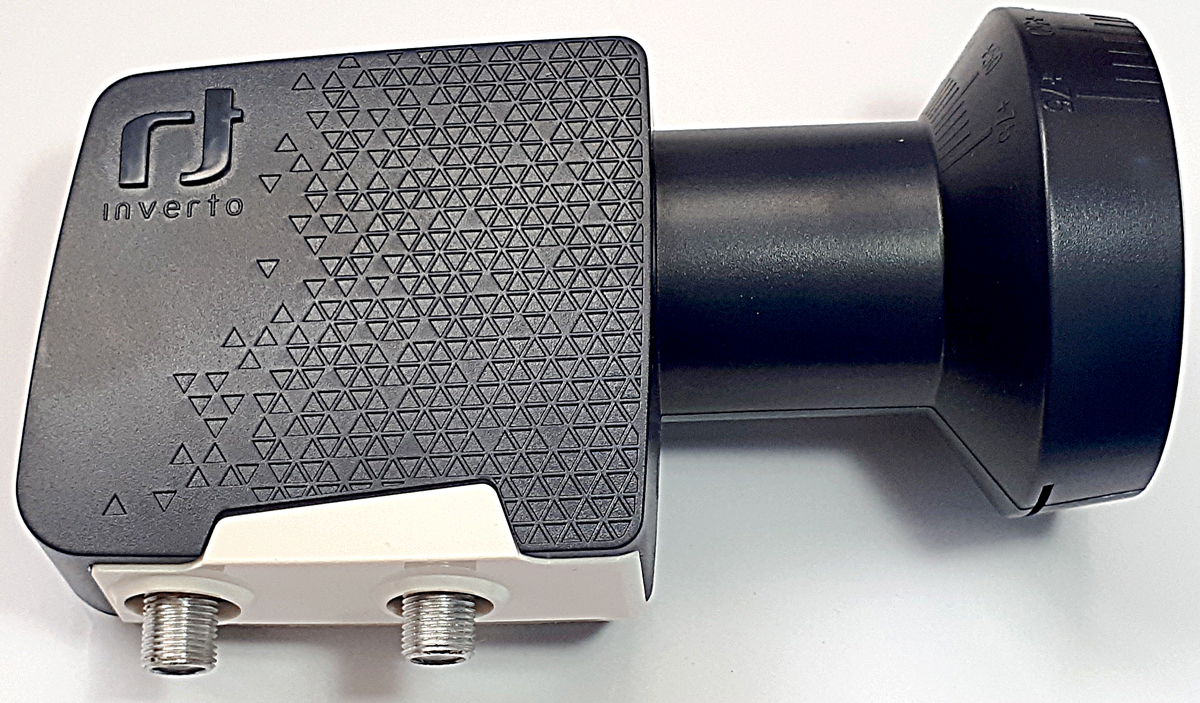

Inverto Twin Premium PLL IDLP-TWL410-PREMU-OPN







Специально разработанный в 2018 году конвертер линейной поляризации Инверто Twin Premium PLL  для удовлетворения потребностей мирового рынка цифрового телевидения  в конкурентном решении с защитой 4G / LTE, Twin Premium  обеспечивает оптимизированные возможности приема с использованием новейших PLL технологий и микросхем, инновационной волноводной конструкции для приема спутникового сигнала. Конвертер Инверто Твин  Премиум  ПЛЛ позволяет принимать сигнал спутникового телевидения с одного спутника и распределять его по двум телевизионным приставкам с одним тюнером (или одному спутниковым ресиверу с двумя тюнерами). Конвертер ИнвертоТвин Премиум поддерживает прием в стандарте DVB-S2 ( HD и UHD), обеспечивает отличные радиочастотные характеристики, очень низкое энергопотребление и, что важно, разработан для уменьшения влияния помех от излучений сетей 4G / LTE. Изготовленный в соответствии с самыми высокими отраслевыми стандартами качества и разработанный в соответствии со строгими спецификациями, конвертер Инверто Твин Премиум является отличным  решением для операторов DTH и приема спутникового вещания во всем мире.

Основные характеристики,описание конвертера Inverto Twin Premium

Низкое энергопотребление.

Низкий фазовый шум.

Высокопересекающаяся поляризационная изоляция .

Высокая стабильность частоты при разных внешних температурах и сроке работы.

Технические характеристики,параметры работы конвертера Инверто Твин Премиум PLL

Диапазон входных частот 10,7 ГГц ~ 12,75 ГГц 10,7 ГГц ~ 12,75 ГГц
Диапазон выходных частот 950 МГц ~ 2150 МГц
Низкочастотная частота гетеродина 9,75 ГГц
Частота высоких частот 10,6 ГГц
Коэффициент шума 0,2 дБ тип. (Не более 0,7 дБ)
Погрешность частоты гетеродина при 25 ° C Макс. ± 500 кГц
LO дрейф температуры ± 1,0 МГц макс.
Фазовый шум гетеродина при 10 кГц -80 дБн / Гц макс.
Усиление Мин 55 дБ
Изменение усиления (по всей полосе) ± 3 дБ ± 3 дБ
Кросполяризационная изоляция тип 22 дБ
Управляющий сигнал Ca (V) 11,0 В ~ 14,0 В
Управляющий сигнал Cb (H) 16,0 В ~ 20,0 В
Управляющий сигнал Cc (переключение диапазонов) 22 кГц ± 4 кГц, 0,4 В ~ 0,8 В pp
Потребление тока Макс. 120 мА 11 В  ~ 20 В постоянного тока
Рабочая Температура -35 ° C ~ + 60 ° C
Выходное сопротивление 75 Ом
Тип выходного разъема F-тип (женский)
Соотношение F / D антенны 0,6
Вес  218г
