Black Pro

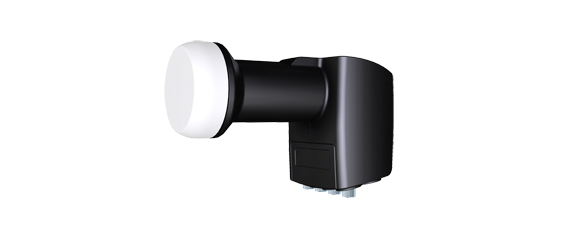

Quad Terrestrial 40mm LNB
IDLB-QUDL40-TERRE-OPP
Имея 1 вход для эфирного ТВ, этот конвертер позволяет скомпоновать в единый поток аналоговые и цифровые эфирные ТВ сигналы со спутниковыми сигналами с одного спутника и распределить на четыре тюнера. Разработанные для удовлетворения самых последних требований на европейском рынке спутникового ТВ, эти конвертеры обладают низким энергопотреблением и обеспечивают возможность приема быстрорастущих мультиплатформенных приложений со спутников по всей Европе с превосходным качеством. Они обеспечивают высокое усиление сигнала, низкий уровень собственных и фазовых шумов. Изготовленные по высоким стандартам качества спутниковой индустрии и предназначенные для удовлетворения самых строгих требований, эти конвертеры являются надежным бюджетным решением для современной спутниковой приемной системы.
Основные характеристики:
• Низкий фазовый шум, DVB-S2 (HDTV) совместимые
• Низкие собственные шумы - 0,2 дБ
• Низкое энергопотребление
• Высокие кросс-поляризационные характеристики
• Высокая стабильность частоты
|
Low Band Input Frequency Range |
10.7~11.7 GHz |
|
Low Band Output Frequency Range |
950~1950 MH |
|
LO Frequency |
9.75 GHz |
|
High Band Input Frequency Range |
11.7~12.75 GHz |
| High Band Output Frequency Range | 1100~2150 MHz |
| LO Frequency | 10.6 GHz |
| Noise Figure | 0.2 dB typ. (0.7dB max.) |
| LO Initial Accuracy | +/- 1.0 MHz max. |
| LO Temperature Drift | +/- 3.0 MHz max. |
| LO Phase Noise @ 10K Hz | -90 dBc/Hz max. |
| Conversion Gain | 55 dB min. |
| Gain Ripple | +/- 0.75 dB/27 MHz |
| Gain Variation | +/- 4 dB |
| Image Rejection | 40 dB min. |
| 1 dB Compression Point (O/P) | 0.0 dBm min. |
| Crosstalk Isolation | 18 [min.] dB |
| Control Signals Ca [ V ] | 10.0 ～ 14.0 V |
| Control Signals Cb [ H ] | 16.0~20.0 V |
| Control Signals Cc |
22+/-4 KHz |
| Output Supurious |
- 60 [max.] dBc |
| Output VSWR | 2.5 : 1 |
| Radiated Interference | -45 dBm |
| DC Power | 10 ~ 20 / 210 Vdc/mA |
| Working Temperature | -30~+60 °C |
| Output Impedance (connect to STB) | 75 Ω (F-Type) |
| CATV frequency | 40~862 MHz |
| Insertion Gain (CATV) |
-13 dB |
| Isolation (CATV) |
18 dB |
| R.L. (CATV) | 10 dB |
| Gain flatness (CATV) | 5 dB |
| Weight | 234 g |
